Erodierschraubstock flach, rostfrei BB = 24 mm WHV150
1.699,00 €
entspricht 2.021,81 € inkl. MwSt. (19%) zzgl. Versandkosten
Produktnummer:
07701263
Produktinformationen "Erodierschraubstock flach, rostfrei BB = 24 mm WHV150"
VA-Schraubstock, Typ: WHV-150
Backenbreite: 24 mm für Erodiermaschinen- EDM-Spannsysteme speziell für Erodiermaschinen
- gehärtet auf 45°-55° HRC
- Parallelität von 0,003 mm auf 100mm
- mit Gewindespindel
- für die präzise Bearbeitung Ihrer Werkstücke
| Maße |
 |
| Maße | ||||||||||||
| Backenbreite | Spannweite | Höhe | Gesamtlänge | Gewicht | Art.-Nr. | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 24 | 0-120 | 135 | 275 | 5,5 | ||||||||
| 24 | 0-180 | 145 | 350 | 7,5 | ||||||||
| 24 | 0-120 | 160 | 275 | 7,0 | ||||||||
| 24 | 0-180 | 170 | 350 | 9,0 | ||||||||
| Fett: aktuelle Spannsystemgröße. Für andere Größen auf den Link unter Art.-Nr. klicken. | ||||||||||||

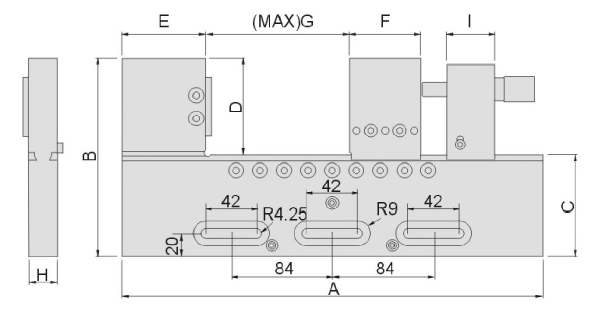

Weitere Maße entnehmen sie bitte der technischen Skizze. Alle Angaben in mm bzw. kg.
| Relevante Downloads | ||
| VA Spanner EDM Schraubstock | info-Zeitschrift Spanntechnik | |
 |
 |
|
| Backenbreite: | < 49 mm |
|---|---|
| Gesamtlänge: | 350 |
| Merkmale: | Allseitig geschliffen, Nicht rostend |
| Spannbereich: | 180,0 |
| Spannkraft: | < 2t |
| Spannmechanismus: | Mechanisch |
