Erodierschraubstock flach, rostfrei BB = 18 mm WPV90
599,00 €
entspricht 712,81 € inkl. MwSt. (19%) zzgl. Versandkosten
Produktnummer:
07701253
Produktinformationen "Erodierschraubstock flach, rostfrei BB = 18 mm WPV90"
VA-Schraubstock, Typ: WPV-90
Backenbreite: 18 mm für Erodiermaschinen- EDM-Spannsysteme speziell für Erodiermaschinen
- gehärtet auf 45°-55° HRC
- Parallelität von 0,003 mm auf 100mm
- für die präzise Bearbeitung ihrer Werkstücke
| Maße |
 |
| Maße | ||||||||||||
| Backenbreite | Spannweite | Höhe | Gesamtlänge | Gewicht | Art.-Nr. | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 28 | 0-50 | 85 | 120 | 1,3 | ||||||||
| 18 | 0-100 | 110 | 160 | 3,0 | ||||||||
| 22 | 0-100 | 130 | 270 | 4,5 | ||||||||
| 22 | 0-150 | 135 | 320 | 5,5 | ||||||||
| 24 | 0-100 | 160 | 245 | 5,5 | ||||||||
| 24 | 0-100 | 170 | 270 | 6,0 | ||||||||
| 24 | 0-150 | 160 | 300 | 8,0 | ||||||||
| 24 | 0-160 | 170 | 350 | 8,0 | ||||||||
Fett: aktuelle Spannsystemgröße. Für andere Größen auf den Link unter Art.-Nr. klicken. |
||||||||||||

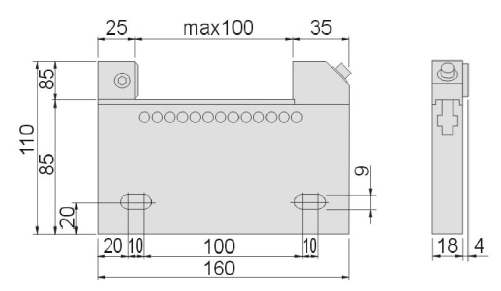

Weitere Maße entnehmen sie bitte der technischen Skizze. Alle Angaben in mm bzw. kg.
| Relevante Downloads | ||
| VA Spanner EDM Schraubstock | info-Zeitschrift Spanntechnik | |
 |
 |
|
| Backenbreite: | < 49 mm |
|---|---|
| Gesamtlänge: | 160 |
| Merkmale: | Allseitig geschliffen, Nicht rostend |
| Spannbereich: | 100,0 |
| Spannkraft: | < 2t |
| Spannmechanismus: | Mechanisch |
