Homge Teilapparat 152 mm BS-2
1.249,00 €
entspricht 1.486,31 € inkl. MwSt. (19%) zzgl. Versandkosten
Produktnummer:
07000453
Produktinformationen "Homge Teilapparat 152 mm BS-2"
Homge Präzisions-Teilapparat komplett, Typ: BS-2
kippbar, inkl. Reitstock und Teilscheiben- Homge BS
ist ein präziser Teilapparat und wurde konzipiert für alle Arten von Verzahnungen - kippbar aus einer horizontalen Stellung von 90° bis vertikal -10°
- Ablesung des Winkels erfolgt hierbei über eine Skala
- das Schneckengetriebe arbeitet mit einer Übersetzung von 40:1
- geliefert wird der Teilapparat inkl. Teilscheibendie direkte Teilung ist wie folgt: 2, 3, 4, 6, 8, 12, 24
- im Lieferumfang ist folgendes Zubehör für die indirekte Teilung enthalten
- Platte A, Anzahl der Löcher: 15, 16, 17, 18, 19, 20
- Platte B, Anzahl der Löcher: 21, 23, 27, 29, 31, 33
- Platte C, Anzahl der Löcher: 37, 39, 41, 43, 47, 49
- als Zubehör ist das Drehfutter separat erhältlich

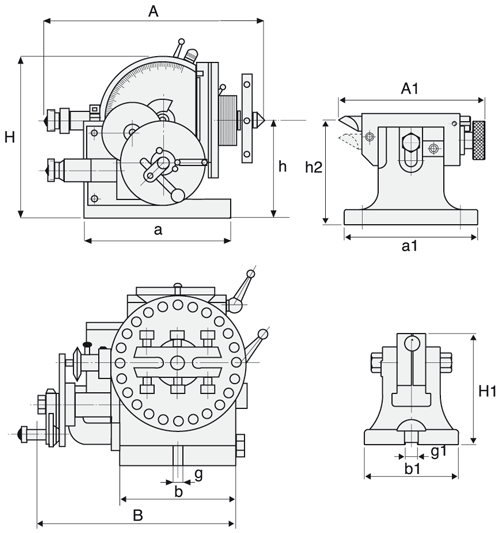

| Maße |
 |
| Maße |
Abmessung Teilapparat
A
B
H
h
a
b
g
Gewicht
Art.-Nr.
365
272
236
132,7
213
134
16
73,0
BS-2
Fett: aktuelle Spannsystemgröße. Alle Angaben in mm bzw. kg
| Maße |
Abmessung Reitstock
A1
a1
b1
g1
H1
max.
min.
194
177
125
16
147
138
115
| Relevante Downloads | ||
| Homge Gesamtkatalog | info-Zeitschrift Spanntechnik | |
 |
 |
|
| Lieferzeit: | auf Anfrage |
|---|
