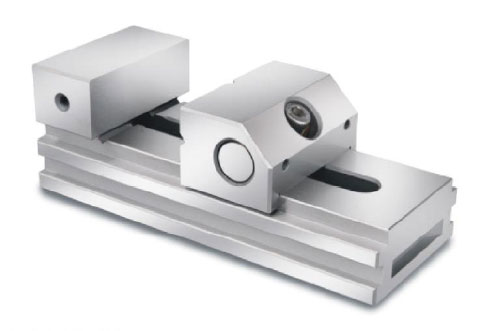

Schleifschraubstock rostfrei BB = 48 mm VLS20
399,00 €
entspricht 474,81 € inkl. MwSt. (19%) zzgl. Versandkosten
Produktnummer:
07701272
Produktinformationen "Schleifschraubstock rostfrei BB = 48 mm VLS20"
VA Werkzeugmacher-Schraubstock, Typ: VLS-20
Backenbreite: 48 mm für Erodiermaschinen- EDM-Spannsysteme für Schleif- und Erodiermaschinen
- gehärtet auf 45°-55° HRC
- Parallelität von 0,003 mm auf 100mm
- Rechtwinkligkeit von 0,005 mm auf 100mm
- Im Unterschied zur VL-Serie verfügt die VLS-Serie über eine Verwindungssteife Konstruktion,
die Spannungen im Schraubstock ableitet und ein Aufbiegen verhindert.
| Maße |
 |
| Maße | ||||||||||||||||
| A | B | C | D | E | F | G | I | J | K | Gewicht | Art.-Nr. | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 105 | 35 | 40 | 20 | 25 | 25 | 0-45 | M6 | 6 | 7 | 1,0 | ||||||
| 150 | 48 | 50 | 25 | 25 | 25 | 0-75 | M6 | 6 | 7 | 2,0 | ||||||
| 176 | 63 | 60 | 30 | 30 | 30 | 0-90 | M6 | 8 | 7,5 | 3,5 | ||||||
| 190 | 73 | 70 | 35 | 35 | 35 | 0-100 | M6 | 8 | 10 | 4,5 | ||||||
| 245 | 98 | 80 | 40 | 40 | 40 | 0-125 | M6 | 10 | 12 | 10,0 | ||||||
Fett: aktuelle Spannsystemgröße. Für andere Größen auf den Link unter Art.-Nr. klicken.
Alle Angaben in mm bzw. kg |
||||||||||||||||
| Relevante Downloads | ||
| VA Spanner EDM Schraubstock | info-Zeitschrift Spanntechnik | |
 |
 |
|
| Backenbreite: | < 49 mm |
|---|---|
| Gesamtlänge: | 140 |
| Merkmale: | Allseitig geschliffen, Nicht rostend |
| Spannbereich: | 75,0 |
| Spannkraft: | < 2t |
| Spannmechanismus: | Mechanisch |
