Homge pneumatischer Schraubstock BB = 160 mm HBV-6G
1.800,00 €
Produktinformationen "Homge pneumatischer Schraubstock BB = 160 mm HBV-6G"
Homge pneumatischer Maschinenschraubstock, Typ: HBV-6"G
Backenbreite: 160 mm, Spannkraft bis 6t- Homge HBV:
Der pneumatische Maschinenschraubstock HBV der Firma HOMGE ist ein Kraftpaket mit einer sehr hohen Spanngenauigkeit - Die Spannkraft läßt sich stufenlos regulieren
- Bei plötzlichem Abfall des zugeführten Luftdruck hält der Schraubstock die Spannung für mindestens 20 min.
- Auslösen des Spannens erfolgt per Druckknopf
- Spannweg: 4,5 mm
- Der Spannkörper ist aus GGG 60 und die Führungen auf über 50 HRC gehärtet, um höchste Präzision und Lebensdauer zu gewährleisten.
- Dank des ANGLE-LOCK-SYSTEM werden Werkstücke beim Spannen niedergehalten und präzise gespannt.
| Maße |
 |
| Spannkraftdiagramm |
 |
| Maße | |||||||||||||||
| H | A | B | Spannweite | D | E | F | G | I | J | K | L | max. Spannkraft | Gewicht | Art.-Nr. | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 100 | 215 | 170+0.01 | 0-100 | 145+0.02 | 18 | 320 | 430 | 10 | 15 | 48 | 45 | 0-3300 kg | 30 kg | HBV-4"G | |
| 130 | 222 | 170+0.01 | 0-150 | 145+0.02 | 18 | 380 | 490 | 10 | 15 | 55 | 52 | 0-4000 kg | 50 kg | HBV-5"G | |
| 160 | 245 | 190+0.01 | 0-205 | 145+0.02 | 18 | 440 | 550 | 10 | 15 | 58 | 55 | 0-6000 kg | 63 kg | HBV-6"G | |
Fett: aktuelle Spannsystemgröße. Für andere Größen auf den Link unter Art.-Nr. klicken. |
Alle Angaben in mm bzw. kg | ||||||||||||||
| Relevante Downloads | ||
| Homge Gesamtkatalog | info-Zeitschrift Spanntechnik | |
 |
 |
|
| Backenbreite: | 150-199 mm |
|---|---|
| Gesamtlänge: | 550 |
| Merkmale: | Allseitig geschliffen, In Reihe einsetzbar |
| Spannbereich: | 205,0 |
| Spannkraft: | < 2t, > 2t, > 4t, > 6t |
| Spannmechanismus: | Pneumatisch |
Anmelden
Related products

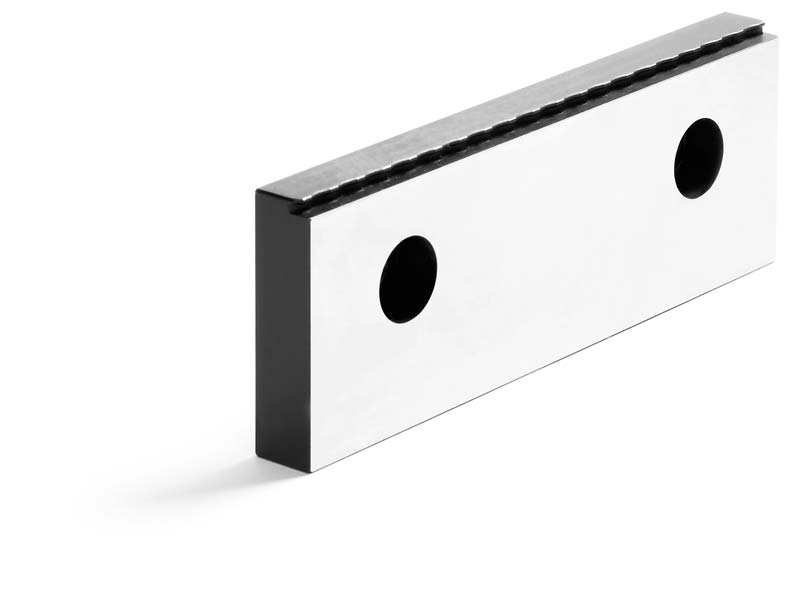

Größe: 160 mm Krallenbacken für CNC-Maschinenschraubstock, Typ: HPAC-160 und HPAC-160S geliefert wird immer 1 Satz Backen bestehend aus 2 Stück die Krallenbacken sind oberflächengehärtet auf 55° HRC komplette Fertigung ausschlie...
