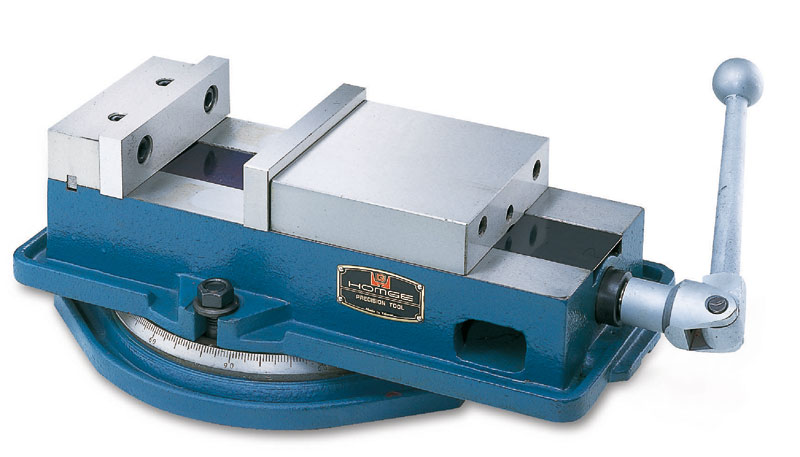

Homge Maschinenschraubstock BB = 220 mm HAV-8
815,00 €
entspricht 969,85 € inkl. MwSt. (19%) zzgl. Versandkosten
Produktnummer:
00071437
Produktinformationen "Homge Maschinenschraubstock BB = 220 mm HAV-8"
Homge mechanischer Schraubstock mit wechselbaren Spannbacken für unterschiedliche Spannbereiche
Typ: HAV-8", Spannweite: 0-198 mm, max. 476 mm- Homge HAV:
ist ein rein mechanisch spannender Schraubstock mit Drehteller - der Drehteller kann auch bei Bedarf mittels zwei Schrauben ganz leicht abmontiert werden, da auch ohne Drehteller einsetzbar
- dank des Angle-Lock-Systems werden die Werkstücke niedergezogen und perfekt gespannt
- Führungsschienen sind gehärtet und geschliffen
| Maße |
 |
| Maße | |||||||||||||||
| A | B | C | D | E | F | G | H | I | J | K | Gewicht | Art.-Nr. | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 87 | 30 | 107 | 242 | 318 | 230 | 172 | 14 | 15 | 16 | 58 | 20 | HAV-4 | |||
| 98 | 32 | 110 | 280 | 355 | 256 | 210 | 15 | 15 | 16 | 66 | 29 | HAV-5 | |||
| 110 | 40 | 138 | 336 | 405 | 300 | 238 | 19 | 18 | 18 | 72 | 41 | HAV-6 | |||
| 136 | 55 | 198 | 422 | 555 | 380 | 305 | 19 | 24 | 18 | 84 | 80 | HAV-8 | |||
| 219 | - | 320 | - | 738 | - | 408 | 19 | 24 | - | 102 | 125 | HAV-12 | |||
Fett: aktuelle Spannsystemgröße. Für andere Größen auf den Link unter Art.-Nr. klicken. |
Alle Angaben in mm bzw. kg | ||||||||||||||
| Maße | |||||||||||||||
 |
 |
 |
 |
||||||||||||
| 107 | 154 | 220 | 271 | ||||||||||||
| 110 | 163 | 249 | 304 | ||||||||||||
| 138 | 201 | 304 | 368 | ||||||||||||
| 198 | 264 | 402 | 476 | ||||||||||||
| 320 | 400 | 480 | 560 | ||||||||||||
| Relevante Downloads | ||
| Homge Gesamtkatalog | info-Zeitschrift Spanntechnik | |
 |
 |
|
| Gesamtlänge: | 555 |
|---|---|
| Merkmale: | Backen auswechselbar, Drehteller, Niederzugeffekt |
| Spannbereich: | 198,0 |
| Spannkraft: | < 2t |
| Spannmechanismus: | Mechanisch |
