Homge 5-Achs Schraubstock Ultra kompakt BB: 160 mm ACM-160
1.399,00 €
Produktinformationen "Homge 5-Achs Schraubstock Ultra kompakt BB: 160 mm ACM-160"
Homge ACM 5-Achs Ultra Kompakt Schraubstock, Typ: ACM-160
Backenbreite: 160 mm, Stufenbacken, mechanischer Kraftverstärker
- Homge ACM:
Maschinenschraubstock für den Einsatz auf Ihrer 5-Achs, horizontal oder vertikal CNC-Maschine.
Ultrakompakte Bauart mit maximalem Spannbereich. - Das patentierte MULTI-POWER-SYSTEM aus hoch qualitativem Stahl verdoppelt die Spannkraft.
Der Schraubstock erreicht damit eine maximale Spannkraft von 5000 kg. - Der Spannkörper des Schraubstocks ist aus Stahlguss GGG60 um höchste Präzision und Lebensdauer zu gewährleisten.
Die Führungsschienen sind auf HRC 52° gehärtet. - Die Schraubstockbacken bestehen aus hochwertigem Werkzeugstahl (SCM440) und sind auf HRC 55° gehärtet.
| Maße |
 |
| Zubehör |
 |
Hinweis: im Lieferumfang enthalten |

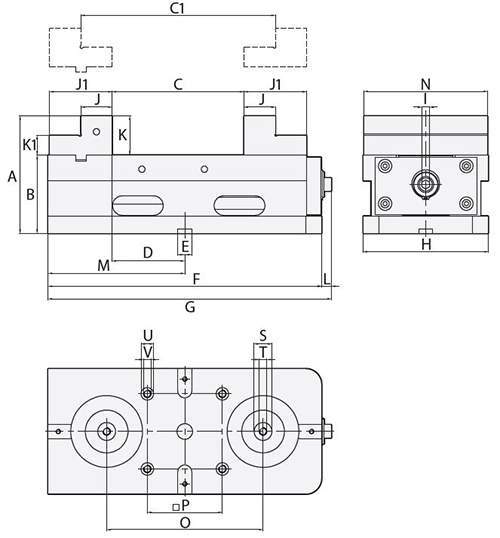

| Maße | |||||||||||||||
| A | B | C | C1 | D | E | F | G | H | I | J | J1 | K | K1 | Art.-Nr. | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 134 | 100 | 105 | 173 | 52 | 18 | 250 | 263 | 130 | 10 | 28 | 62 | 34 | 17 | ACM-130 | |
| 150 | 100 | 167 | 247 | 93 | 18 | 350 | 363 | 160 | 10 | 40 | 80 | 50 | 25 | ACM-160 | |
| L | M | N | O | P | Q | R | S | T | U | V | KG | Art.-Nr. | |||
| 13 | 115 | 128 | 115 | 96 | Ø11H7 | M8x1.25 | Ø23H7 | M10x1.5 | Ø16H7 | M10x1.5 | 22 | ACM-130 | |||
| 13 | 175 | 158 | 200 | 96 | - | - | Ø23H7 | M10x1.5 | Ø16H7 | M10x1.5 | 40 | ACM-160 | |||
| Fett: aktuelle Spannsystemgröße. Für andere Größen auf den Link unter Art.-Nr. klicken. Alle Angaben in mm bzw. kg | |||||||||||||||
| Relevante Downloads | ||
| ACM 5-Achs-Kompakt Schraubstock Flyer | Homge 5-Achs Katalog | |
 |
 |
|
| Backenbreite: | 150-199 mm |
|---|---|
| Gesamtlänge: | 363 |
| Merkmale: | Allseitig geschliffen, Nicht rostend |
| Spannbereich: | 247,0 |
| Spannkraft: | > 4t |
| Spannmechanismus: | Mechanisch |
Anmelden
Related products
Größe: 160 mm Homge Gripbacken 160 mm ACM-160 GripbackeHOMGE GripbackenLiefermenge: 1 Satz = 2 StückBackenbreite: 160 mmFür folgendes Modell: ACM-160...

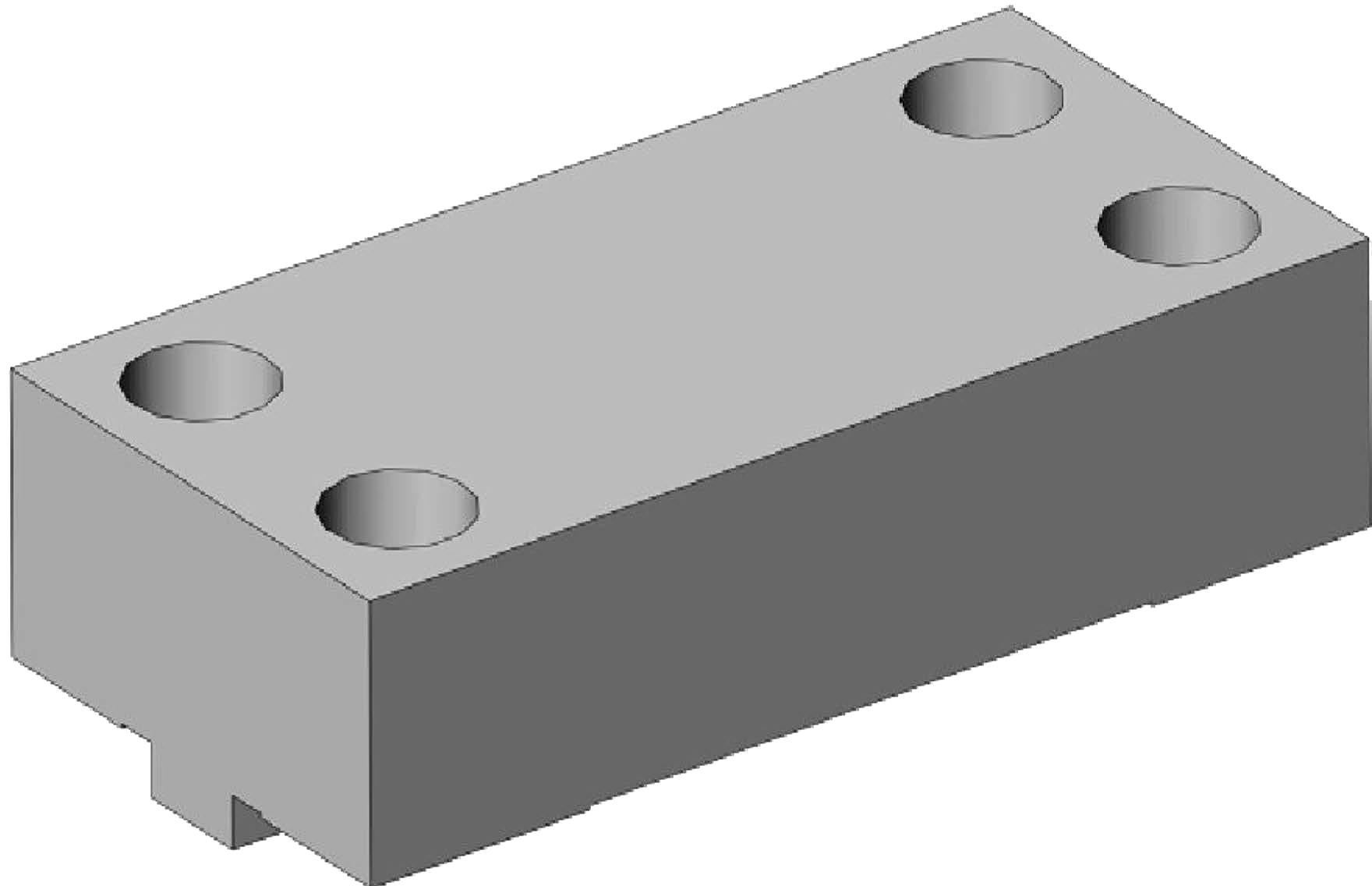

Größe: 160 mm Homge weiche Backen 160 mm ACM-160 weiche BackeHOMGE weiche BackenLiefermenge: 1 Satz = 2 StückBackenbreite: 160 mmFür folgendes Modell: ACM-160...
