Hilma hydraulischer Maschinenschraubstock BB = 100 mm NC100M
2.295,00 €
entspricht 2.731,05 € inkl. MwSt. (19%) zzgl. Versandkosten
Produktnummer:
07700255
Produktinformationen "Hilma hydraulischer Maschinenschraubstock BB = 100 mm NC100M"

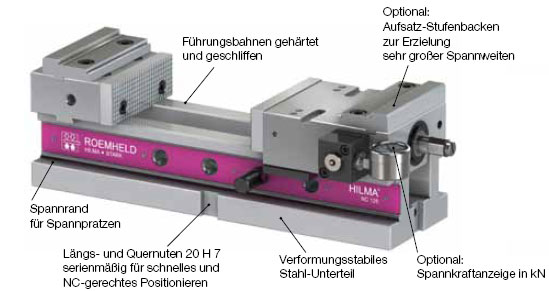

HILMA Hydro-Maschinenschraubstock NC100M,
Nr. 930720203
Backenbreite: 100 mm, inkl. Spannbacken glatt/geriffelt, mechanisch-hydraulisch
- HILMA NC100M:
Maschinenschraubstock für den Werkzeug-, Formen- und Vorrichtungsbau sowie für die Produktion - vertikal und horizontal einsetzbar
- ohne Spannkraftanzeige
- Winkeltrieb ist nachrüstbar
- Lieferumfang: Standard-Wendebacken glatt/geriffelt, Handkurbel, Bedienungsanleitung
| Maße |
 |
| Maße | |||||||||||||||
| Bestell-Nr. | Spannweite S1 | Spannweite S2 | Spannweite S3 | Gewicht | Spannkraft | L | B | H | Typ | h1 | h4 | l max | L1 | L2 | SW |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 9.3072.0203 | 0-205 mm | 330 | 386 | 18,5 kg | 25 kN | 380 | 100 | 70 | NC100M | 34 | 24 | 464 | 80 | 13 | 14 |
| 9.3073.0203 | 0-225 mm | 363 | 431 | 31,5 kg | 40 kN | 430 | 125 | 82 | NC125M | 45 | 27 | 526 | 100 | 15 | 17 |
| 9.3074.0203 | 0-309 mm | 503 | 573 | 58,5 kg | 50 kN | 550 | 160 | 95 | NC160M | 54 | 27 | 684 | 120 | 18 | 19 |
Fett: aktuelle Spannsystemgröße. Für andere Größen auf den Link unter Art.-Nr. klicken. |
Alle Angaben in mm bzw. kg | ||||||||||||||
| Relevante Downloads | ||
| Hilma NC-M Flyer | Hilma Schraubstock Gesamtkatalog | info-Zeitschrift Spanntechnik |
 |
 |
 |
| Backenbreite: | 100-149 mm |
|---|---|
| Gesamtlänge: | 300 |
| Merkmale: | Allseitig geschliffen, Backen auswechselbar, In Reihe einsetzbar |
| Spannbereich: | 386,0 |
| Spannkraft: | < 2t, > 2t |
| Spannmechanismus: | Hydraulisch |
