Grundbacken Satz für DGA6 Ø 125 mm
695,00 €
entspricht 827,05 € inkl. MwSt. (19%) zzgl. Versandkosten
Produktnummer:
40011048
Produktinformationen "Grundbacken Satz für DGA6 Ø 125 mm"
Grundbacken Satz für DGA6 Ø 125 mm, Nr. DGA.125.013
passend für Spannfutter DGA6 Ø 125 mm
- Backensatz aus Aluminium, altefiert® und Positionsbohrungen für Stifte
- Sockel, Spann- und Anschlagstifte sparat erhältlich

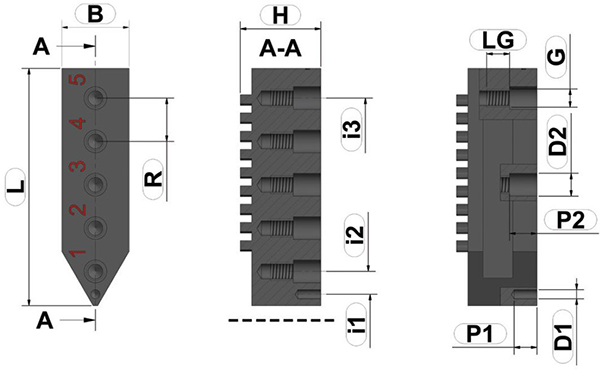

| Maße |
 |
| Maße | |||||||||||||||||
| i1 | i2 | i3 | H | L | R [+/- 0,01] |
B | D1 | D2 | P1 | P2 | G | LG | Art.-Nr. | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 5 - 67 | 12 - 80 | 88 - 156 | 17,5 | 52 | 9,5 | 14,7 | 2 | 5 | 5 | 6 | M4 | 5 | MJ-DGA6-125 | ||||
| 5 - 84 | 16 - 101 | 111 - 196 | 21,5 | 67 | 9,5 | 14,7 | 3 | 6 | 6 | 7,5 | M5 | 5,5 | MJ-DGA6-160 | ||||
| 7 - 130 | 19 - 147 | 169 - 297 | 29 | 100 | 12,5 | 24,7 | 4 | 8 | 8 | 9 | M6 | 6,5 | MJ-DGA6-240 | ||||
Fett: aktuelle Spannsystemgröße. Für andere Größen auf den Link unter Art.-Nr. klicken. |
Alle Angaben in mm bzw. kg | ||||||||||||||||
| Relevante Downloads | ||
| Flyer DGA6 | info-Zeitschrift Spanntechnik | |
 |
 |
|
| Backenmodell: | DGA6 |
|---|---|
| Hersteller: | VK Systems |
