Elektrodenhalter rostfrei BB = 25 mm EVH20
259,00 €
entspricht 308,21 € inkl. MwSt. (19%) zzgl. Versandkosten
Produktnummer:
07701269
Produktinformationen "Elektrodenhalter rostfrei BB = 25 mm EVH20"
VA-Elektrodenhalter, Typ: EVH-20
Spannweite: 25 mm für Erodiermaschinen- geeignet für die präzise Spannung von Elektroden auf ihren Erodiermaschinen
- gehärtet auf 48°-55° HRC
- Schaft-Drm. 20,0 mm ist kompatibel zu den gängigen EDM-Systemen
- Parallelität von 0,003 mm auf 100mm
- für die präzise Bearbeitung Ihrer Werkstücke
| Maße |
 |
| Maße | ||||||||||||
| Spannweite | Schaft-Drm. | Höhe | Gesamtlänge | Gewicht | Art.-Nr. | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 0-25 | 20 | 32 | 107 | 1,0 | ||||||||
| 0-50 | 20 | 35 | 116 | 1,5 | ||||||||
Fett: aktuelle Spannsystemgröße. Für andere Größen auf den Link unter Art.-Nr. klicken. |
||||||||||||

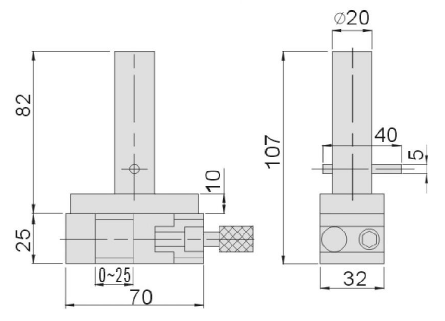

Weitere Maße entnehmen sie bitte der technischen Skizze. Alle Angaben in mm bzw. kg.
| Relevante Downloads | ||
| VA Spanner EDM Schraubstock | info-Zeitschrift Spanntechnik | |
 |
 |
|
| Backenbreite: | < 49 mm |
|---|---|
| Gesamtlänge: | 70 |
| Merkmale: | Allseitig geschliffen, Nicht rostend |
| Spannbereich: | 25,0 |
| Spannkraft: | < 2t |
| Spannmechanismus: | Mechanisch |
