Chandox 3-Backen-Drehfutter SK-09 für Homge Rundtische Ø 233 mm SK-09F
699,00 €
Produktinformationen "Chandox 3-Backen-Drehfutter SK-09 für Homge Rundtische Ø 233 mm SK-09F"
Dreibackenfutter, Drehfutter SK mit stirnseitigen Durchgangsbohrungen
zylindrische Aufnahme ähnl. DIN6350, geteilte Backen inkl. je 1 Satz Grund- und Aufsatzbacken
- Dreibackenfutter SK:

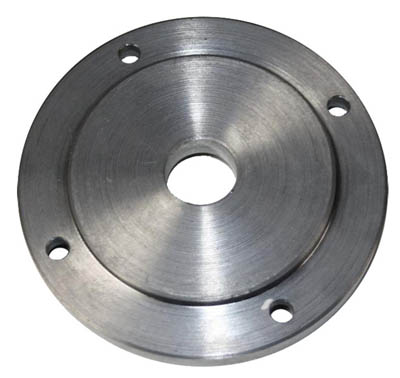

zur Adaption an Homge Rundtisch HHV mit Flansch - inkl. je 1 Satz harte Grund- und harte, gestufte Aufsatzbacken
| Maße |
 |
| Zubehör |
|
| Hinweis: im Lieferumfang enthalten |
| Maße | ||||||||||||
| A | B | C | D | E | F | G | H | J | K | L | Gewicht | Art.-Nr. |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 132 | 60 | 100 | 115 | 32 | 4,5 | 3-M8x1,25P | 50 | 16 | 20 | 8 | 4,6 | SC-05(F) |
| 167 | 66 | 130 | 147 | 45 | 5 | 3-M10x1,5P | 65 | 19 | 23 | 10 | 7,9 | SC-06(F) |
| 203 | 76 | 160 | 176 | 58 | 5 | 3-M10x1,5P | 82 | 28 | 43 | 11 | 5 | SK-08(F) |
| 233 | 84 | 190 | 210 | 70 | 5,5 | 3-M12x1,75P | 93 | 32 | 50 | 12 | 20,4 | SK-09(F) |
| 273 | 86 | 230 | 250 | 89 | 5,5 | 3-M12x1,75P | 102 | 35 | 54,5 | 12 | 26,7 | SK-10(F) |
| Drehfutter SC mit einteiligen Backen, SK mit geteilten Umkehr-Aufsatzbacken | Alle Angaben in mm bzw. KG | |||||||||||
| Aufnahme: | Bohrungen von vorne |
|---|---|
| Merkmale: | Allseitig geschliffen |
| Spannbereich: | 220,0 |
| Spannkraft: | < 2t, > 2t |
| Spannmechanismus: | Mechanisch |
| Durchmesser: | 201-320 mm |
