INNGRIT Spanntopf Ø 90 mm, pneumatisch, mit Indexierbohrung
498,00 €
entspricht 592,62 € inkl. MwSt. (19%) zzgl. Versandkosten
Produktnummer:
20743799
Produktinformationen "INNGRIT Spanntopf Ø 90 mm, pneumatisch, mit Indexierbohrung"
INNGRIT Spanntopf Ø 90 mm, pneumatisch, mit Indexierbohrung
Kompakter pneumatischer Spanntopf mit 90 mm Durchmesser und Indexierbohrung für präzise Spannvorgänge und zuverlässige Nullpunktwiederholgenauigkeit.- Das Nullpunktspannsystem bietet eine zuverlässige Haltekraft von ±600 kg für stabile Spannverhältnisse.
- Die Wiederholgenauigkeit der Spanntöpfe liegt bei ≤0,005 mm und gewährleistet höchste Präzision bei wiederholten Spannvorgängen.
- Dank der zylindrischen Zentrierung der Spannbolzen kann das System Seitenkräfte effektiv aufnehmen – ideal für moderne Fertigungsstrategien.
- Die Verwendung eines einheitlichen Spannbolzentyps pro Systemgröße vereinfacht Logistik und Handhabung, da keine Unterscheidung zwischen Null-, Wander- oder Freibolzen erforderlich ist.
- Ein langlebiger Korrosionsschutz wird durch die galvanische Nickelbeschichtung aller relevanten Komponenten sichergestellt.
- Die zylindrische Fläche am Spannbolzen dient zur präzisen Zentrierung des Nullpunkt-Spannsystem.
- Die zulässige Abstandstoleranz von Spannbolzen und Spannmodulen beträgt ± 0,02 mm.
- Ein integrierter Ausblasmechanismus schützt den Innenraum zuverlässig vor Schmutz und Spänen und trägt zur hohen Prozesssicherheit bei.
- Beim Öffnen des Spanntopfes wird der Spannbolzen um 3 mm angehoben, was die Entnahme erleichtert und die Traglastanforderungen für Roboter-Systeme bei der Werkstück- und Palettenentnahme reduziert.

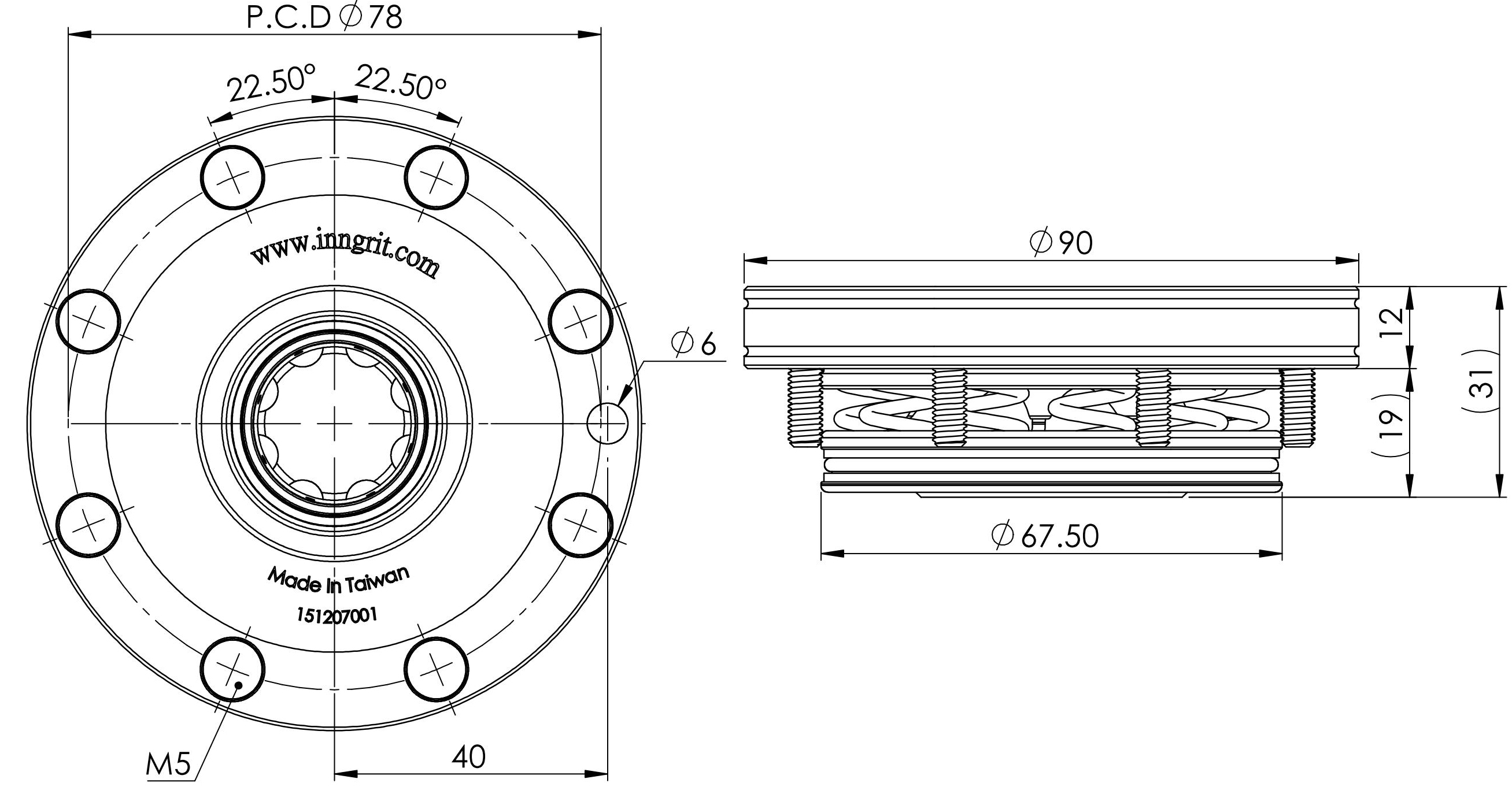

| Maße |
|
| Zubehör |
 |
|
| Maße | |||||||||||||||
| Größe | Öffnen | Haltekraft | Genauigkeit | Mit Indexierbohrung | Ohne Indexierbohrung | Gewicht | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Ø62 | 5,5-7 Bar | ± 300 kg | ≤0,005 mm | MACRO-62-INDEX | MACRO-62 | 0,22 kg | |||||||||
| Ø90 | 5,5-7 Bar | ± 600 kg | ≤0,005 mm | MACRO-90-INDEX | MACRO-90 | 0,70 kg | |||||||||
| Ø120 | 5,5-7 Bar | ±1000 kg | ≤0,005 mm | MACRO-120-INDEX | MACRO-120 | 1,65 kg | |||||||||
| Relevante Downloads | |||
| InnGrit Nullpunktspannsystem |  |
||
| Hersteller: | InnGrit |
|---|---|
| Systemgröße: | MACRO-90 |
| Lieferzeit: | 2-3tage |
