Homge Rasterplatte 96x96, 2-fach
1.799,00 €
Produktinformationen "Homge Rasterplatte 96x96, 2-fach"

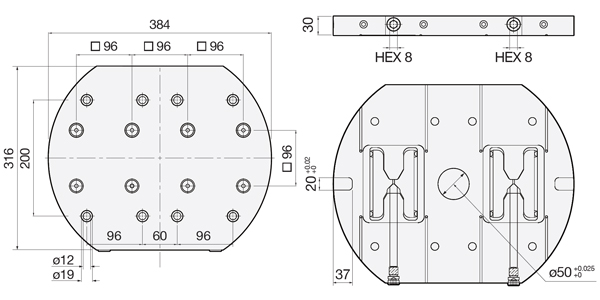

Homge 2-fach Rasterplatte 96x96, rund Ø 384 mm
- Die runde Mehrfachplatte mit Ø 384 × 30 mm bietet zwei Spannstellen zur Aufnahme von Spannmitteln im Rastermaß 96x96.
- Dank ihrer großzügigen Fläche eignet sie sich ideal zur Ausstattung mittelgroßer 5-Achs Maschinentische mit einem Nullpunktspannsystem.
- Die Platte ist mit Bohrungen für einen Nutenabstand von 100 mm versehen und kann direkt auf Maschinentischen mit T-Nuten montiert werden.
- Die Spannmittel werden über zwei zentrale Anzugsschrauben oder optional über den Schnellverschluss befestigt.
- Gefertigt aus hochwertigem Stahl, bietet die Platte eine hohe Steifigkeit und Wiederholgenauigkeit für präzise Spannvorgänge.
- Lieferumfang: 8x Schutzstopfen, 2x Anzugsbolzen mit Öse, 1x Schutzstopfen-Entferner
| Maße |
 |
| Maße | ||||
| Abmessungen | Höhe | Rastermaß | KG | Art.-Nr. |
|---|---|---|---|---|
| Ø384x316x30 | 30 | 96x96 | 21,2 | 8067G |
| Alle Angaben in mm bzw. kg | ||||
| Relevante Downloads | ||
| InnGrit Nullpunktspannsystem | ||
 |
||
| Rsatermaß: | 96x96 |
|---|
