Bison 3-Backen-Drehfutter, ø 125 mm, DIN6350, Stahl, Grund- und Aufsatzbacken
1.058,00 €
Produktinformationen "Bison 3-Backen-Drehfutter, ø 125 mm, DIN6350, Stahl, Grund- und Aufsatzbacken"
Bison Dreibackenfutter, Drehfutter Stahl Typ: 3505
Durchmesser: 125 mm, zylindrische Aufnahme DIN6350, inkl. je 1 Satz harte Grund- und Aufsatzbacken- Dreibackenfutter:
Drehfutter aus Stahl geeignet für alle Arbeiten, die ein maximales Maß an Präzision erfordern - Material: Stahl
- Gehärtete und geschliffene Oberflächen aller relevanten Baugruppen
- Planspirale ist gewuchtet
- inkl. je 1 Satz harte Grund- und Aufsatzbacken
- weiche Blockbacken als Zubehör lieferbar
| Maße |
 |
| Zubehör |
|
| Hinweis: im Lieferumfang enthalten |
| Maße | ||||||||||||
| A | B | B1 | C | D H7 | E | F | G | J | L | Gewicht | Art.-Nr. | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 125 | 59,5 | 64,3 | 4 | 95 | 35,5 | 108 | 3 x M8 | 20 | 40 | 5,0 | 3505-125 | |
| 160 | 68 | 72,8 | 4 | 125 | 42 | 140 | 6 x M10 | 32 | 43 | 10,0 | 3505-160 | |
| 200 | 78 | 82,8 | 4 | 160 | 55 | 176 | 6 x M10 | 29 | 45 | 17,5 | 3505-200 | |
| 250 | 89 | 92,8 | 5 | 200 | 76 | 224 | 6 x M12 | 34 | 53 | 29,0 | 3505-250 | |
| 315 | 96,2 | 101,3 | 5 | 260 | 103 | 286 | 6 x M16 | 43 | 57 | 50,0 | 3505-315 | |
| 400 | 109 | 116,8 | 5 | 330 | 136 | 362 | 6 x M16 | 55 | 67 | 85,0 | 3505-400 | |
| 500 | 119 | 129,8 | 5 | 420 | 190 | 458 | 6 x M16 | 60 | 79 | 145,0 | 3505-500 - auf Anfrage | |
| 630 | 129 | 140,3 | 7 | 545 | 252 | 586 | 6 x M16 | 70 | 87 | 250,0 | 3505-630 - auf Anfrage | |
Fett: aktuelle Spannsystemgröße. Für andere Größen auf den Link unter Art.-Nr. klicken. |
Alle Angaben in mm bzw. KG | |||||||||||
| Relevante Downloads | |
| Bison Dreibackenfutter 3505 Flyer | info-Zeitschrift Spanntechnik |
 |
 |
| Aufnahme: | DIN6350, DIN 6350 |
|---|---|
| Merkmale: | geteilte Backen |
| Spannbereich: | 125,0 |
| Spannkraft: | < 2t, > 2t |
| Spannmechanismus: | Mechanisch |
| Durchmesser: | 81-125 mm |
Anmelden
Up-sells
für Drehfutter Ø125, vorgedreht und gebohrt nach DIN 6350

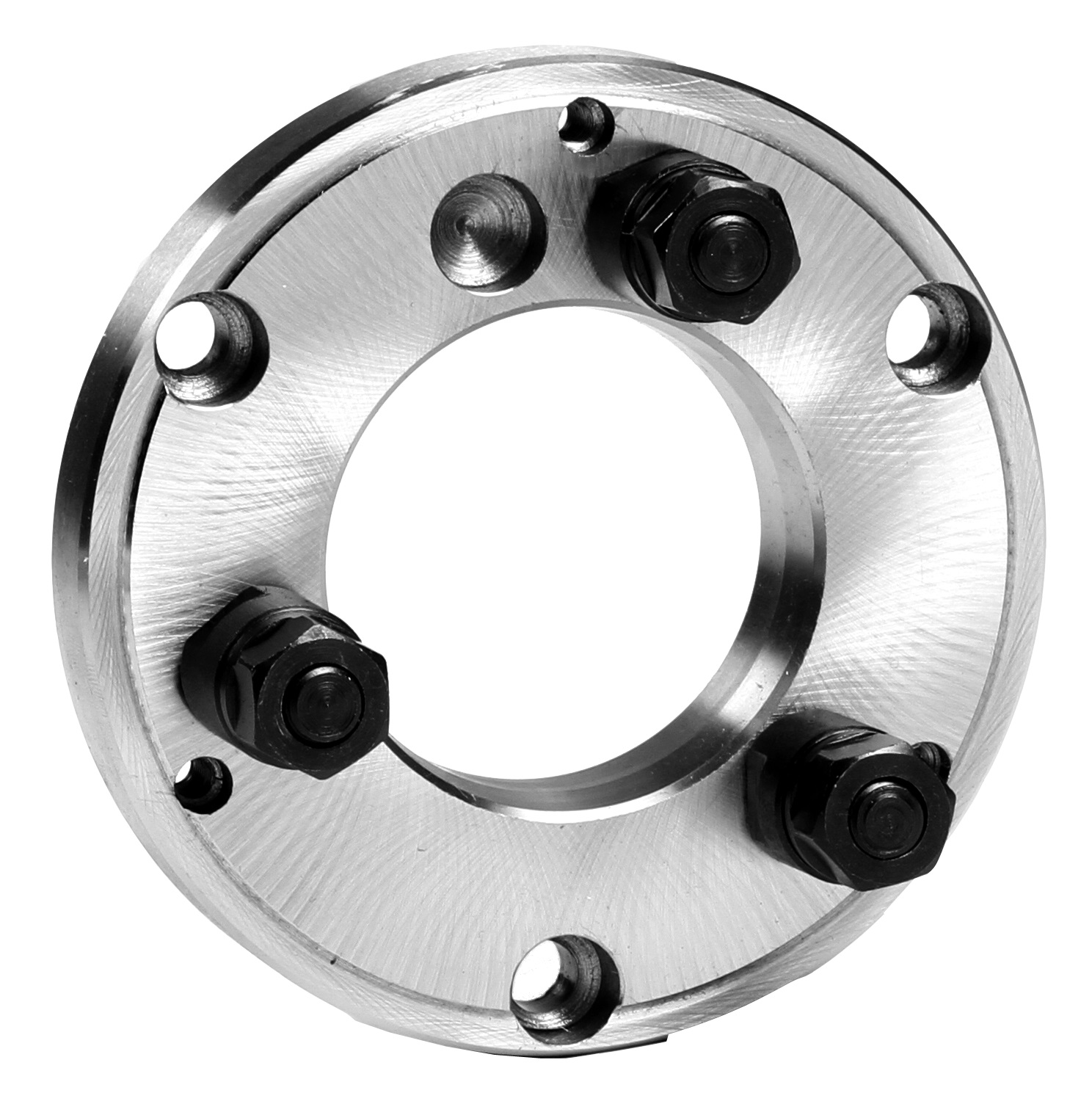

Stahlflansch vorgedreht und gebohrt Ø 125, KK3, DIN55027 Für Drehfutter mit Durchmesser: 125 mm, DIN55027-3, vorgedreht und gebohrt nach DIN 6350 Hinweis: - Maße ...
