Chandox Pneumatischer 3 Backen Spannstock Ø 125 mm MD-04
1.199,00 €
Produktinformationen "Chandox Pneumatischer 3 Backen Spannstock Ø 125 mm MD-04"
Chandox Pneumatisches 3-Backen Spannfutter, Typ: MD-04
Durchmesser: 125 mm, zentrisch spannend, Spannkraft pneumatisch aufbaubar- Chandox Spannstock MD:
hochgenauer Zentrischspanner geeignet für die Serienfertigung, auch als 5-Achs-Spanner einsetzbar - Zentrisch spannender Spannstock
- Spannstock spannt sowohl nach Innen als auch nach Außen
- Spannkraft wird über einen Kolben pneumatisch aufgebaut
- verzahnte Aufsatzbacken ermöglichen verschiedene Spannbereiche
- rostfreie pneumatische Zylinder
- Spannstöcke sind Staub- und Spritzwassergeschützt um eine lange Lebensdauer zu gewährleisten
- pneumatischer Druck (~ 7 bar)
- Wiederholgenauigkeit < 0,02 mm
| Maße |
 |

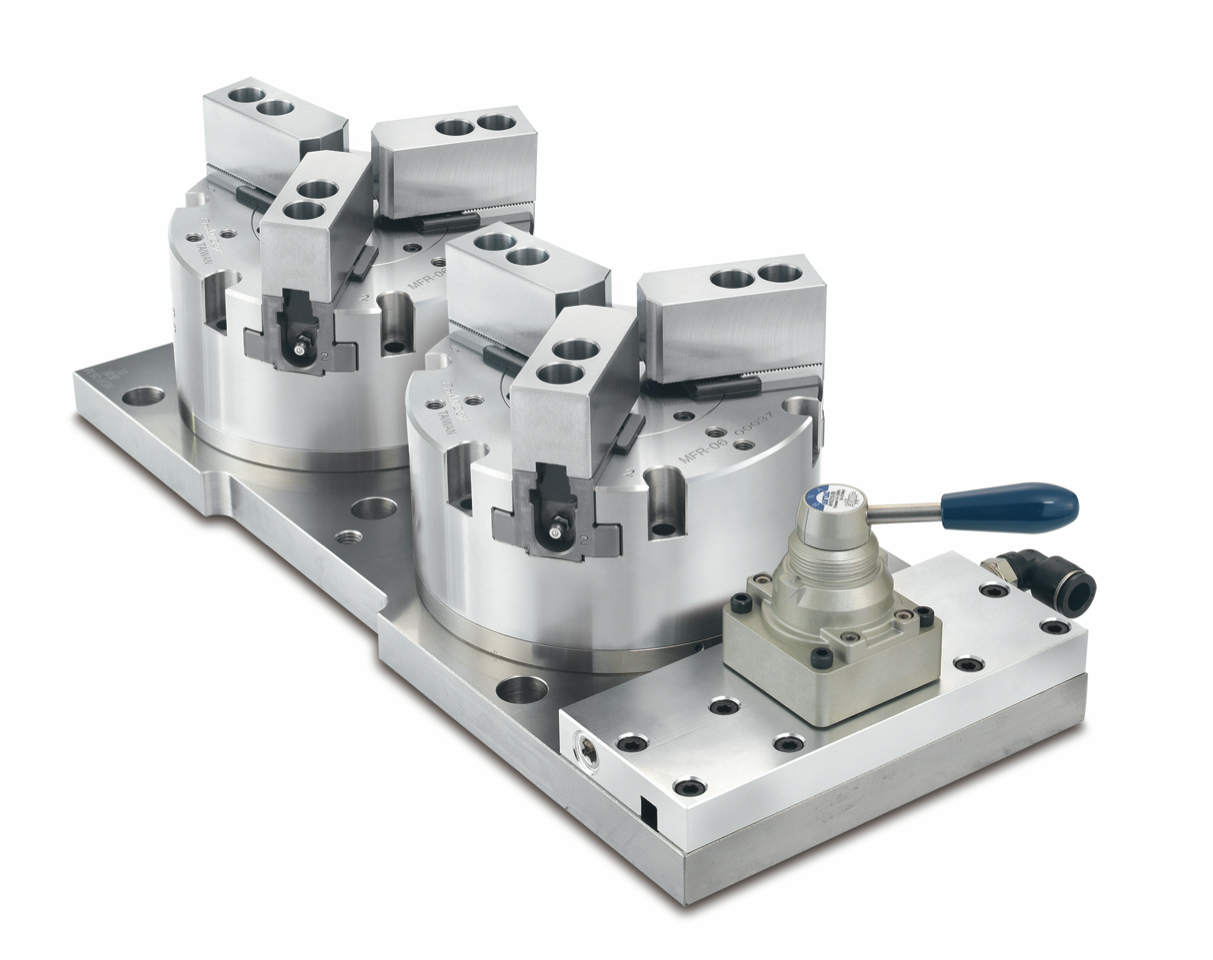

| Anwendungsbeispiel: |
 |
Hinweis: Nicht im Lieferumfang enthalten |
| Maße | ||||||||||||||
| A | B | C | D | E | F | G | H | I | J | Hub Ø |
Spannkraft (7 bar) |
Spannbereich | Gewicht | Art.-Nr. |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 125 | 78,5 | 40 | 11,5 | 105,2 | 26,7 | 14 | 49,5 | 10 | 23 | 3,5 | 17,6 kN | Ø 16-125 | 8,0 | MD-04 |
| 172 | 90 | 40 | 11,5 | 130,4 | 40,4 | 20 | 73 | 12 | 31 | 4,2 | 36,2 kN | Ø 24-172 | 15,0 | MD-06 |
| 210 | 108,5 | 40 | 14 | 150,9 | 42,4 | 25 | 95 | 14 | 35 | 6,3 | 50,5 kN | Ø 25-210 | 30,0 | MD-08 |
Fett: aktuelle Spannsystemgröße. Für andere Größen auf den Link unter Art.-Nr. klicken. |
Alle Angaben in mm bzw. kg | |||||||||||||
| Relevante Downloads | ||
| Chandox Pneumatik-SpannfutterKatalog |  |
|
| Merkmale: | geteilte Backen |
|---|---|
| Spannbereich: | 125,0 |
| Spannkraft: | < 2t |
| Spannmechanismus: | Pneumatisch |
| Durchmesser: | 81-125 mm |
