INNGRIT 2-fach Basisplatte Spanntopf Ø 62 mm, pneumatisch
1.760,00 €
entspricht 2.094,40 € inkl. MwSt. (19%) zzgl. Versandkosten
Produktnummer:
20743805
Produktinformationen "INNGRIT 2-fach Basisplatte Spanntopf Ø 62 mm, pneumatisch"
2-fach Basisplatte Spanntopf Ø 62 mm, pneumatisch, mit Indexierbohrung
Basiseinheit mit zwei pneumatischen 62 mm Spanntöpfen und einer Indexierbohrung, Stichmaß 100 mm.- Die Basisplatte bietet eine zuverlässige Haltekraft von ±300 kg je Spanntopf für stabile Spannverhältnisse.
- Die Wiederholgenauigkeit liegt bei ≤0,005 mm und gewährleistet höchste Präzision.
- Dank der zylindrischen Zentrierung der Spannbolzen kann das System Seitenkräfte effektiv aufnehmen – ideal für moderne Fertigungsstrategien.
- Die Verwendung eines einheitlichen Spannbolzentyps pro Systemgröße vereinfacht Logistik und Handhabung, da keine Unterscheidung zwischen Null-, Wander- oder Freibolzen erforderlich ist.
- Ein langlebiger Korrosionsschutz wird durch die galvanische Nickelbeschichtung aller relevanten Komponenten sichergestellt.
- Die zulässige Abstandstoleranz von Spannbolzen und Spannmodulen beträgt ± 0,02 mm.
- Ein integrierter Ausblasmechanismus schützt den Innenraum zuverlässig vor Schmutz und Spänen und trägt zur hohen Prozesssicherheit bei.
- Beim Öffnen des Spanntopfes wird der Spannbolzen um 3 mm angehoben, was die Entnahme erleichtert und die Traglastanforderungen für Roboter-Systeme bei der Werkstück- und Palettenentnahme reduziert.
| Maße |
|
| Zubehör |
 |
|
| Maße | |||||||||||||||
| Spanntopf | Anzahl Spanntöpfe | Öffnen | Stichmaß | Abmessungen | Art.Nr. | Gewicht | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Ø62 | 2 | 5,5-7 Bar | 100 | 200x80x30 | 20743805 | 3,30 kg | |||||||||
| Ø90 | 2 | 5,5-7 Bar | 150 | 300x120x42 | 20743806 | 10,00 kg | |||||||||
| Ø120 | 2 | 5,5-7 Bar | 200 | 400x160x55 | 20743807 | 20,20 kg | |||||||||

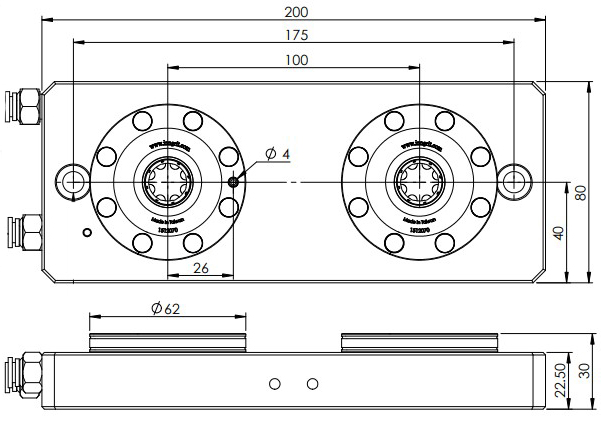

Weitere Maße entnehmen sie bitte der technischen Skizze. Alle Angaben in mm bzw. kg |
|||||||||||||||
| Relevante Downloads | |||
| InnGrit Nullpunktspannsystem |  |
||
| Hersteller: | InnGrit |
|---|---|
| Stichmaß: | 100 |
| Systemgröße: | MACRO-62 |
| Lieferzeit: | 2-3tage |
