Homge CNC Maschinenschraubstock BB = 130 mm HPAQ-130 Ausstellungsstück ohne Knarre
1.195,00 €
Produktinformationen "Homge CNC Maschinenschraubstock BB = 130 mm HPAQ-130 Ausstellungsstück ohne Knarre"
Homge CNC Schraubstock, Typ: HPAQ-130 Ausstellungsstück ohne Knarre
Backenbreite: 130 mm, ohne Aufsatzbacken, mechanischer Kraftverstärker, für mittlere bis schwere Zerspanung- Homge HPAQ:
Maschinenschraubstock für die mittlere bis schwere Zerspanung auf ihren CNC-Maschinen. Kompakte Bauart mit maximalem Spannbereich. - Das patentierte MULTI-POWER-SYSTEM aus hoch qualitativem Stahl verdoppelt die Spannkraft. Der Schraubstock erreicht damit eine maximale Spannkraft von 5500 kg, wobei das patentierte System eine Wiederholbarkeit der Spannkraft gewährleistet.
- Die Führungsschienen sind gehärtet auf HRC 50.
- Der Spannkörper des Schraubstocks ist aus Stahlguss GGG50 um höchste Präzision und Lebensdauer zu gewährleisten. Der Körper ist aus einem Stück gefertigt und die Verformung beträgt bei einer Spannkraft von 4500 kg weniger als 0,005 mm.
- Dank des ANGLE-LOCK-SYSTEM werden Werkstücke beim Spannen niedergehalten und präzise gespannt.
- Die jeweils benötigte Spannkraft lässt sich anhand eines Ringes einstellen und ermöglicht somit eine Wiederholbarkeit der gewünschten Spannkraft.
- Der Schraubstock ist horizontal, vertikal und seitlich einsetzbar.
| Maße |
 |
| Zubehör |
 |
Hinweis: im Lieferumfang enthalten ohne Knarre |
| Maße | |||||||||||||||||
| H | A | B | C | C1 | D | E | F | G | I | J | J1 | K | K1 | L | M | Gewicht | Art.-Nr. |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 100 | 145 | 105+0.01 | 0-170 | 185-350 | 65+0.02 | 18 | 420 | 507 | 14 | 15 | 20 | 40 | 50 | 87 | 145 | 40 | HPAQ-100 |
| 130 | 163 | 115+0.01 | 0-205 | 195-395 | 57+0.02 | 18 | 470 | 557 | 14 | 15 | 20 | 48 | 58 | 87 | 145 | 50 | HPAQ-130 |
| 160 | 168 | 115+0.01 | 0-300 | 195-490 | 57+0.02 | 18 | 560 | 677 | 19 | 15 | 21 | 53 | 63 | 117 | 145 | 73 | HPAQ-160 |
| 200 | 187 | 120+0.01 | 0-350 | 220-570 | 66+0.02 | 18 | 637 | 754 | 19 | 18 | 25 | 66 | 75 | 117 | 168 | 120 | HPAQ-200 |
| 250 | 187 | 120+0.01 | 0-450 | 220-670 | 66+0.02 | 18 | 746 | 863 | 19 | 18 | 24 | 66 | 75 | 117 | 168 | 140 | HPAQ-250 |
| 160 | 168 | 115+0.01 | 0-400 | 206-600 | 57+0.02 | 18 | 665 | 792 | 19 | 15 | 21 | 53 | 63 | 117 | 145 | 83 | HPAQ-160L-400 |
| 160 | 168 | 115+0.01 | 0-500 | 206-700 | 57+0.02 | 18 | 765 | 892 | 19 | 15 | 21 | 53 | 63 | 117 | 145 | 92 | HPAQ-160L-500 |
| 160 | 168 | 115+0.01 | 0-650 | 206-860 | 57+0.02 | 18 | 925 | 1042 | 19 | 15 | 21 | 53 | 63 | 117 | 145 | 107 | HPAQ-160L-650 |
| 200 | 187 | 120+0.01 | 0-500 | 220-720 | 66+0.02 | 18 | 806 | 923 | 19 | 18 | 24 | 66 | 75 | 117 | 168 | 144 | HPAQ-200L-500 |
| 200 | 187 | 120+0.01 | 0-600 | 220-820 | 66+0.02 | 18 | 910 | 1027 | 19 | 18 | 24 | 66 | 75 | 117 | 168 | 160 | HPAQ-200L-600 |
| 200 | 187 | 120+0.01 | 0-850 | 220-1070 | 66+0.02 | 18 | 1156 | 1273 | 19 | 18 | 24 | 66 | 75 | 117 | 168 | 190 | HPAQ-200L-850 |
| 200 | 187 | 120+0.01 | 0-1140 | 220-1360 | 66+0.02 | 18 | 1446 | 1563 | 19 | 18 | 24 | 66 | 75 | 117 | 168 | 217 | HPAQ-200L-1140 |
Fett: aktuelle Spannsystemgröße. Für andere Größen auf den Link unter Art.-Nr. klicken. |
Alle Angaben in mm bzw. kg | ||||||||||||||||
| Relevante Downloads | ||
| Homge HPAQ Flyer | Homge Gesamtkatalog | info-Zeitschrift Spanntechnik |
 |
 |
 |
| Backenbreite: | 100-149 mm |
|---|---|
| Gesamtlänge: | 557 |
| Merkmale: | Allseitig geschliffen, Backen auswechselbar, In Reihe einsetzbar, Niederzugeffekt |
| Spannbereich: | 205,0 |
| Spannkraft: | < 2t, > 2t |
| Spannmechanismus: | Mech. Kraftverstärker |
Anmelden
Related products

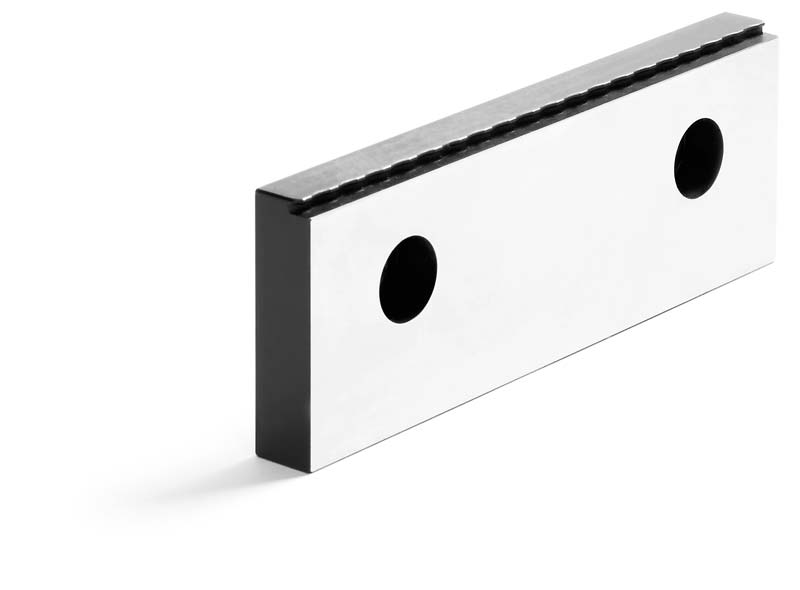

Größe: 130 mm Krallenbacken für CNC-Maschinenschraubstock, Typ: HPAQ-130 geliefert wird immer 1 Satz Backen bestehend aus 2 Stück die Krallenbacken sind oberflächengehärtet auf 55° HRC komplette Fertigung ausschliesslich in De...
