Chandox Pneumatischer Präzisions 3 Backen Spannstock Ø 152 mm MTK-06
3.399,00 €
Produktinformationen "Chandox Pneumatischer Präzisions 3 Backen Spannstock Ø 152 mm MTK-06"
Chandox Pneumatischer Präzisions 3-Backen Spannstock, Typ: MTK-06
Durchmesser: 152 mm, zentrisch spannend, Spannkraft wird pneumatisch aufgebaut- Chandox Präzisions-Spannstock MTK geeignet für die Serienfertigung
- Wiederholgenauigkeit <0,001 mm
- Spannstock spannt sowohl nach Innen als auch nach Außen
- Geeignet als 5-Achsspanner
- Spannkraft wird pneumatisch aufgebaut
- rostfreie pneumatische Zylinder
- Spannstöcke sind Staub- und Spritzwassergeschützt um eine lange präzise Lebensdauer zu gewährleisten
- pneumatischer Druck (~ 7 bar)
| Maße |
 |
| Zubehör |
 |
Hinweis: im Lieferumfang enthalten |

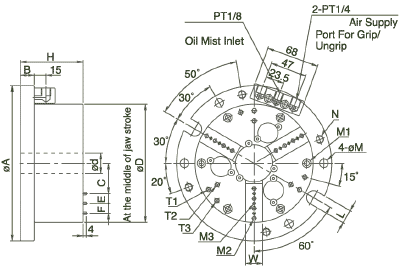

| Maße | ||||||||||||||||
| A | B | C | D | d (H7) | E | H | W | L | N | Backen T.I.R | Hub | Wiederholgen. | Spannkraft 7 bar | Gewicht | Art.-Nr. | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 148 | 17 | 20,75 | 101,6 | 18 | 12,7 | 80 | 16 | 13 | 3 x M8 | 0,001 | 3 | <0,001 | 3,1 KN | 6,2 | MTK-04 | |
| 200 | 18 | 39,75 | 152,4 | 26 | 12,7 | 81 | 22 | 18 | 4 x M10 | 0,001 | 3 | <0,001 | 7,8 KN | 13,0 | MTK-06 | |
Fett: aktuelle Spannsystemgröße. Für andere Größen auf den Link unter Art.-Nr. klicken. |
Alle Angaben in mm bzw. kg | |||||||||||||||
| Relevante Downloads | ||
| Chandox MTK/MA Flyer | Chandox Gesamtkatalog | info-Zeitschrift Spanntechnik |
 |
 |
 |
| Merkmale: | geteilte Backen |
|---|---|
| Spannbereich: | 152,0 |
| Spannkraft: | < 2t |
| Spannmechanismus: | Pneumatisch |
| Durchmesser: | 126-200 mm |
