INNGRIT 6-fach Basisplatte Spanntopf Ø 120 mm, pneumatisch
9.825,00 €
entspricht 11.691,75 € inkl. MwSt. (19%) zzgl. Versandkosten
Produktnummer:
20743811
Produktinformationen "INNGRIT 6-fach Basisplatte Spanntopf Ø 120 mm, pneumatisch"
6-fach Basisplatte Spanntopf Ø 120 mm, pneumatisch, mit Indexierbohrung
Basiseinheit mit sechs pneumatischen 120 mm Spanntöpfen und einer Indexierbohrung, Stichmaß 300 mm.- Die Basisplatte bietet eine zuverlässige Haltekraft von ±1000 kg je Spanntopf für stabile Spannverhältnisse.
- Die Wiederholgenauigkeit liegt bei ≤0,005 mm und gewährleistet höchste Präzision.
- Dank der zylindrischen Zentrierung der Spannbolzen kann das System Seitenkräfte effektiv aufnehmen – ideal für moderne Fertigungsstrategien.
- Die Verwendung eines einheitlichen Spannbolzentyps pro Systemgröße vereinfacht Logistik und Handhabung, da keine Unterscheidung zwischen Null-, Wander- oder Freibolzen erforderlich ist.
- Ein langlebiger Korrosionsschutz wird durch die galvanische Nickelbeschichtung aller relevanten Komponenten sichergestellt.
- Die zulässige Abstandstoleranz von Spannbolzen und Spannmodulen beträgt ± 0,02 mm.
- Ein integrierter Ausblasmechanismus schützt den Innenraum zuverlässig vor Schmutz und Spänen und trägt zur hohen Prozesssicherheit bei.
- Beim Öffnen des Spanntopfes wird der Spannbolzen um 3 mm angehoben, was die Entnahme erleichtert und die Traglastanforderungen für Roboter-Systeme bei der Werkstück- und Palettenentnahme reduziert.
| Maße |
|
| Zubehör |
 |
|
| Maße | |||||||||||||||
| Spanntopf | Anzahl Spanntöpfe | Öffnen | Stichmaß | Abmessungen | Art.Nr. | Gewicht | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Ø120 | 6 | 5,5-7 Bar | 300 | 800x450x56,78 | 20743811 | 116,50 kg | |||||||||

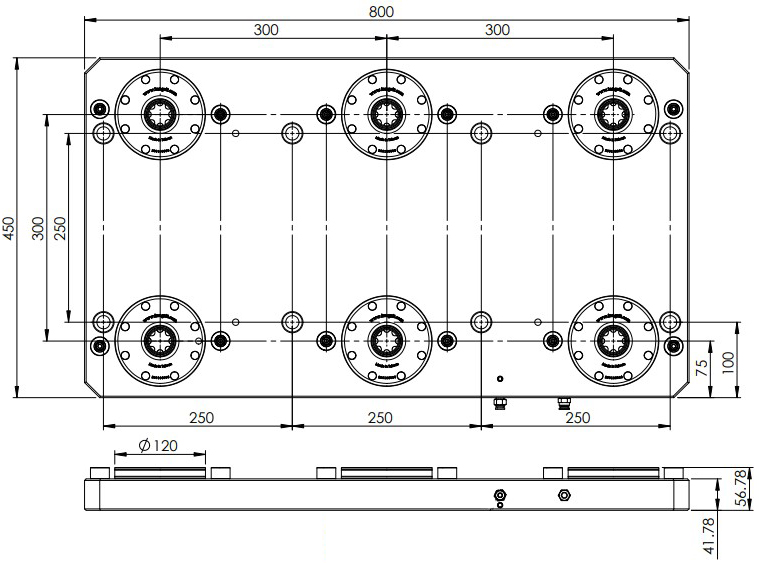

Weitere Maße entnehmen sie bitte der technischen Skizze. Alle Angaben in mm bzw. kg |
|||||||||||||||
| Relevante Downloads | |||
| InnGrit Nullpunktspannsystem |  |
||
| Hersteller: | InnGrit |
|---|---|
| Stichmaß: | 300 |
| Systemgröße: | MACRO-120 |
| Lieferzeit: | 2-3tage |
