Chandox Pneumatischer 3 Backen Spannstock Ø 125 mm MFR-04
1.589,00 €
Produktinformationen "Chandox Pneumatischer 3 Backen Spannstock Ø 125 mm MFR-04"
Chandox Pneumatisches 3-Backen Spannfutter, Typ: MFR-04
Durchmesser: 125 mm, zentrisch spannend, Spannkraft pneumatisch aufbaubar- Chandox Spannstock MFR:
Hochleistungs-Spannfutter mit doppelter Kolbenmechanik geeignet für schwere Zerspanungsarbeiten - Zentrisch spannended sowohl nach Innen als auch nach Außen
- Spannkraft wird über zwei Kolben pneumatisch aufgebaut
- verzahnte Aufsatzbacken ermöglichen verschiedene Spannbereiche
- rostfreie pneumatische Zylinder
- Spannstöcke sind Staub- und Spritzwassergeschützt um eine lange Lebensdauer zu gewährleisten
- pneumatischer Druck (~ 7 bar)
- Wiederholgenauigkeit < 0,02 mm
| Maße |
 |

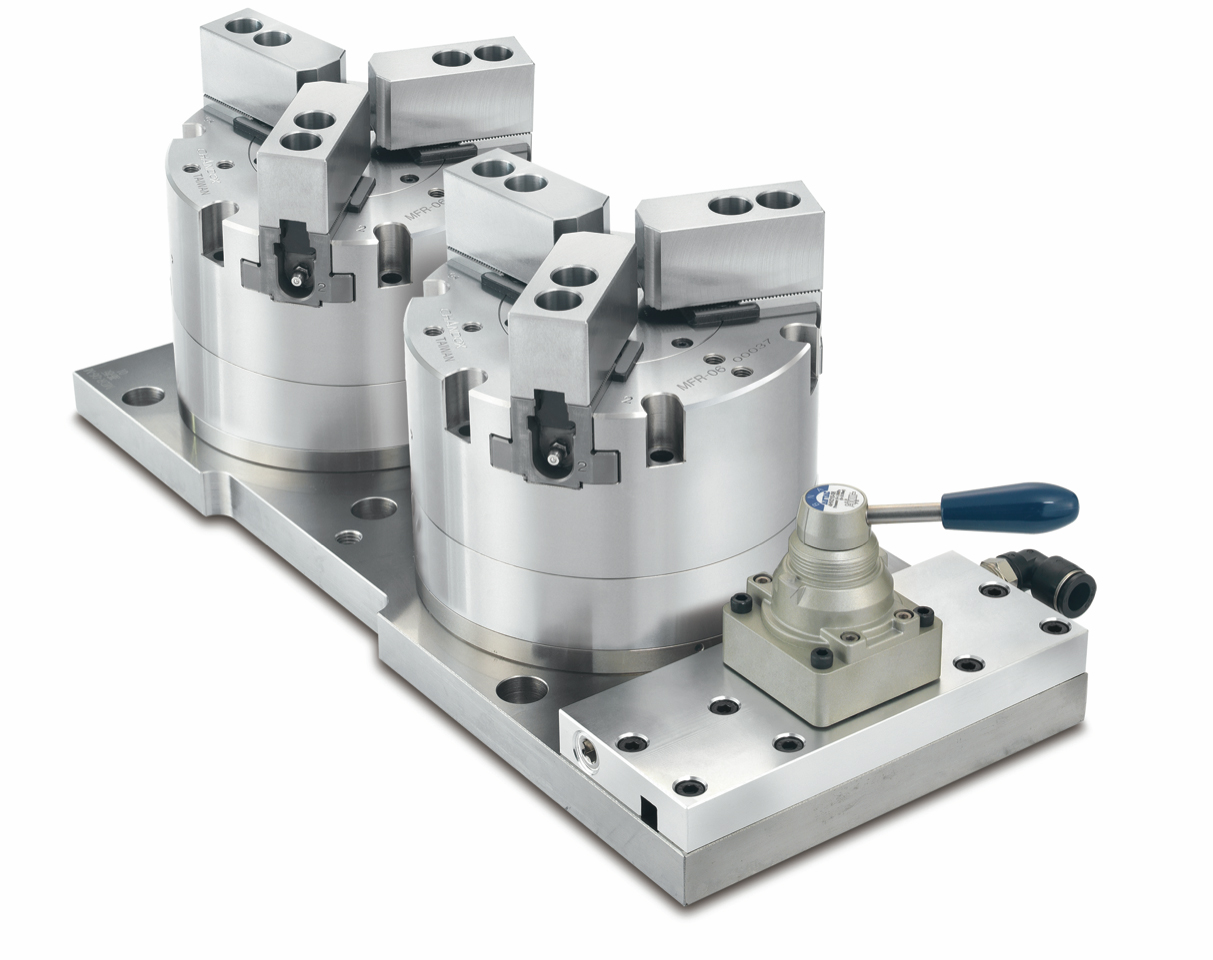

| Anwendungsbeispiel: |
 |
Hinweis: Nicht im Lieferumfang enthalten |
| Maße | ||||||||||||||
| A | B | C | D | E | F | G | H | I | J | Hub Ø |
Spannkraft (7 bar) |
Spannbereich | Gewicht | Art.-Nr. |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 125 | 105 | 40 | 11,5 | 131,7 | 26,7 | 14 | 49,5 | 10 | 23 | 3,8 | 29,2 kN | Ø 16-125 | 10,0 | MFR-04 |
| 172 | 118 | 40 | 11,5 | 158,4 | 40,4 | 20 | 73 | 12 | 31 | 5,3 | 51,7 kN | Ø 24-172 | 21,0 | MFR-06 |
| 210 | 145 | 40 | 14 | 187,4 | 42,4 | 25 | 95 | 14 | 35 | 7,4 | 76,4 kN | Ø 25-210 | 37,0 | MFR-08 |
Fett: aktuelle Spannsystemgröße. Für andere Größen auf den Link unter Art.-Nr. klicken. |
Alle Angaben in mm bzw. kg | |||||||||||||
| Relevante Downloads | ||
| Chandox Pneumatik-SpannfutterKatalog |  |
|
| Merkmale: | geteilte Backen |
|---|---|
| Spannbereich: | 125,0 |
| Spannkraft: | > 2t |
| Spannmechanismus: | Pneumatisch |
| Durchmesser: | 81-125 mm |
